南大电子设计竞赛校内赛

实践题

题目要求：

设计一个电容测量电路，可以自动测量并在液晶屏幕上显示待测的电容数值，具体要求如下：

（1）电容测量范围为：100pF-1uF

（2）要求测量误差小于10%（与标准电桥的测量值相比较，电桥测量电容时使用的测量频率为1KHz）

（3）测量时可以自动切换量程，一键启动测量后，不可以人工干预，不可以再使用按键。

（4）在液晶屏幕上显示测量的电容值，测量时间最长不超过10S。

（5）留出电容的测量端口，方便接入待测电容。

（6）提交一份作品的设计报告，设计报告要求参照全国大学生电子设计竞赛的报告要求，报告占20分。

（7）作品测评时，在一键启动电容测量功能后，不可以使用外接的信号源仪器和示波器。（示波器在作品调试时可以使用）

说明：

1.测量方法任选，可以使用谐振频率测量法、振荡电路法，标准电桥测量法，电压和取样电阻法、相关法等等。

2.不能直接使用电容测量芯片，比如LDC2214等芯片，实验中心提供的芯片见附件主要芯片清单。

3.本题标准分（测试成绩50分+设计报告20分），电容测量误差小于5%或者电容测量范围更大，可以获得5-10分的加分。

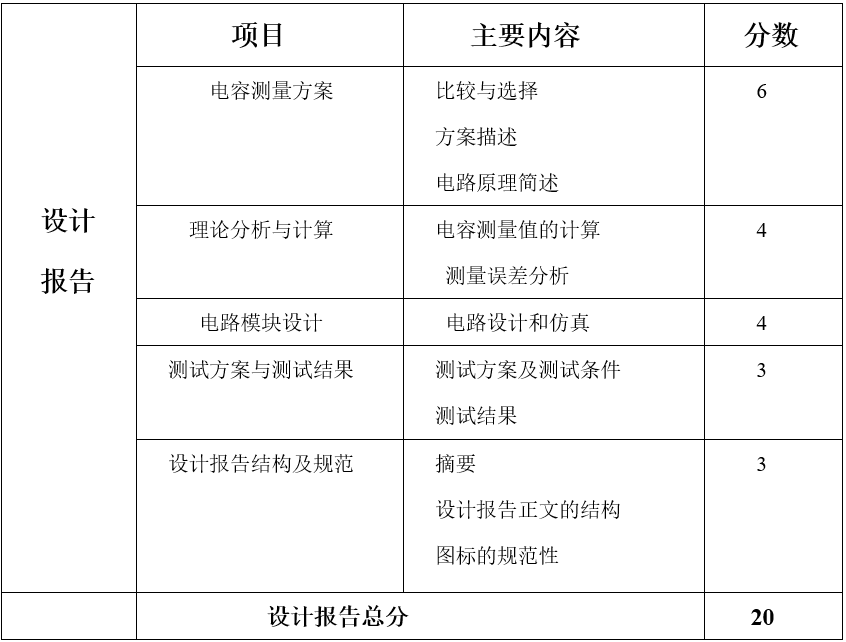

设计报告（共20分）

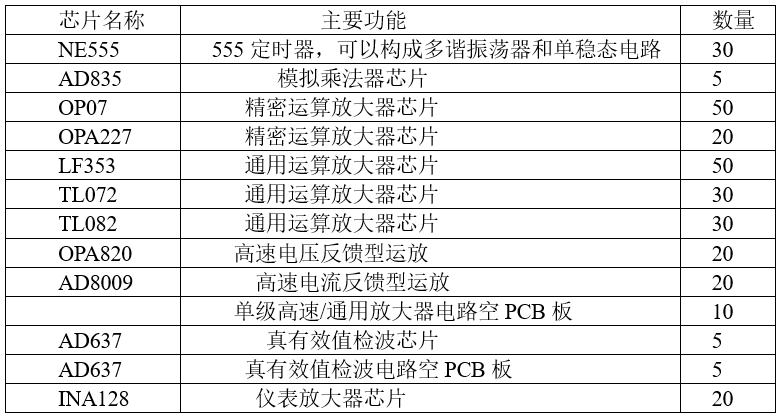

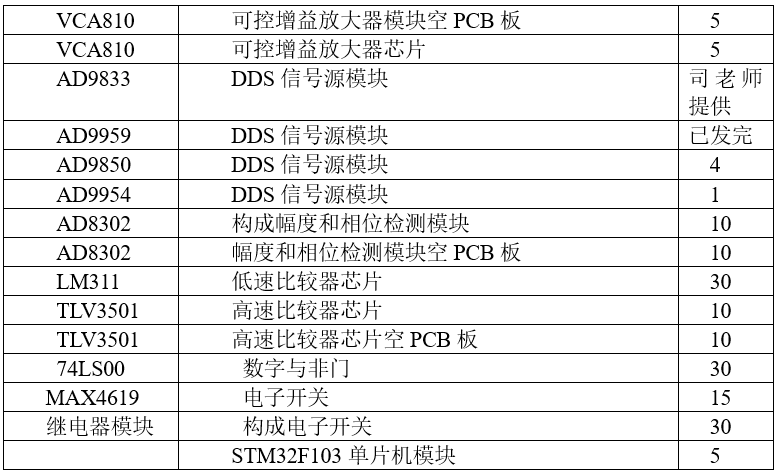

实验中心提供的主要芯片和电路模块列表：

注：FPGA模块可使用口袋实验板，单片机模块可使用STM32F407模块或者STM32F103模块。
